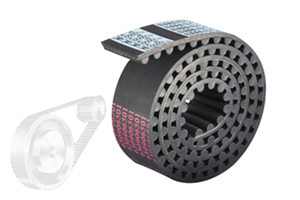

曲线齿同步带
产品展示
 |
商品名称： 曲线齿同步带 产品材质： 曲线齿同步带以进口氯丁橡胶，玻璃纤维线绳，尼龙66弹性布为主体。 市场应用： 氯丁橡胶曲线齿同步带有着极为广泛的用途，适用于家用电器及机械工业工程设备:如打印机等办公设备、缝纫机、电梯、自动门、输送行业、机床、自动售货机、木工和造纸、园林机械等各种领域。 产品特点： 氯丁胶曲线齿同步带高灵活性，低轴承负荷，极小的带轮直径。S系列、R系列能降低工作噪音，极高的传动能力，定位稳定性高，能给用户带来更高的效率。 |
|
|
商品详情介绍
物理机械性能
|
项 目 |
曲线齿同步带 |
||||||||
|
S2M |
3M
S3M R3M |
S4.5M |
5M |
S5M R5M |
8M、S8M R8M |
14M、S14M R14M |
20M R20M |
||
|
拉伸强度a N/mm ≥ |
80 |
95 |
160 |
170 |
180 |
340 |
420 |
550 |
|
|
参考力 伸长率 |
参考力N/mm |
60 |
72 |
120 |
128 |
135 |
255 |
322 |
440 |
|
伸长率％ ≤ |
3 |
||||||||
|
带背硬度 邵尔A型 (SHA°) |
75±5 |
||||||||
|
齿体剪切强度 N/mm ≥ |
— |
— |
45 |
50 |
50 |
60 |
80 |
100 |
|
|
芯绳粘合强度 N ≥ |
— |
— |
340 |
400 |
400 |
700 |
1200 |
1600 |
|
|
包布粘合强度 N/mm ≥ |
— |
— |
5 |
6 |
6 |
10 |
12 |
15 |
|
曲线齿同步带尺寸
|
型 号 |
3M |
5M |
8M |
14M |
20M |
|
双面同步带带高 hd |
3.20 |
5.30 |
8.20 |
14.90 |
21.20 |
|
单面同步带带高 hs |
2.40 |
3.80 |
6.00 |
10.00 |
13.20 |
|
齿 高 ht |
1.22 |
2.06 |
3.38 |
6.02 |
8.40 |
|
节 距 Pb |
3.00 |
5.00 |
8.00 |
14.00 |
20.00 |
|
齿顶角半径 ra |
0.87 |
1.49 |
2.46 |
4.50 |
6.50 |
|
齿根圆角半径 ｒr |
0.24～0.30 |
0.40～0.44 |
0.64～0.76 |
1.20～1.35 |
1.77～2.01 |
|
齿 根 宽 S |
1.78 |
3.05 |
5.15 |
9.40 |
14.00 |
|
齿形角2β≈ |
14° |
14° |
14° |
14° |
14° |
|
节 顶 距 δ |
0.381 |
0.572 |
0.686 |
1.397 |
2.160 |
|
