曲线齿同步带
产品展示
 |

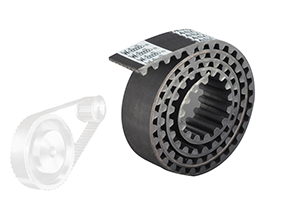

商品名称： STS超级扭距同步带 产品材质： 曲线齿同步带以进口氯丁橡胶，玻璃纤维线绳，尼龙66弹性布为主体。 市场应用： 氯丁橡胶曲线齿同步带有着极为广泛的用途，适用于家用电器及机械工业工程设备:如打印机等办公设备、缝纫机、电梯、自动门、输送行业、机床、自动售货机、木工和造纸、园林机械等各种领域。 产品特点： 氯丁胶曲线齿同步带高灵活性，低轴承负荷，极小的带轮直径。S系列、R系列能降低工作噪音，极高的传动能力，定位稳定性高，能给用户带来更高的效率。
|
|
|
商品详情介绍
物理机械性能
|
项 目 |
曲线齿同步带 |
||||||||
|
S2M |
3M
S3M R3M |
S4.5M |
5M |
S5M R5M |
8M、S8M R8M |
14M、S14M R14M |
20M R20M |
||
|
拉伸强度a N/mm ≥ |
80 |
95 |
160 |
170 |
180 |
340 |
420 |
550 |
|
|
参考力 伸长率 |
参考力N/mm |
60 |
72 |
120 |
128 |
135 |
255 |
322 |
440 |
|
伸长率％ ≤ |
3 |
||||||||
|
带背硬度 邵尔A型 (SHA°) |
75±5 |
||||||||
|
齿体剪切强度 N/mm ≥ |
— |
— |
45 |
50 |
50 |
60 |
80 |
100 |
|
|
芯绳粘合强度 N ≥ |
— |
— |
340 |
400 |
400 |
700 |
1200 |
1600 |
|
|
包布粘合强度 N/mm ≥ |
— |
— |
5 |
6 |
6 |
10 |
12 |
15 |
|
曲线齿S系列同步带尺寸
|
型号 |
S2M |
S3M |
S5M |
S8M |
S14M |
|
节 距 Pb |
2.0 |
3.0 |
5.0 |
8.0 |
14.0 |
|
齿 根 厚 S |
1.30 |
1.95 |
3.25 |
5.20 |
9.10 |
|
齿半径 R |
1.30 |
1.95 |
3.25 |
5.20 |
9.10 |
|
齿根圆角半径rt |
0.2 |
0.3 |
0.5 |
0.8 |
1.4 |
|
齿顶圆角半径ra |
0.2 |
0.3 |
0.5 |
0.8 |
1.4 |
|
齿 高ht |
0.76 |
1.14 |
1.91 |
3.05 |
5.30 |
|
带 高hs |
1.4 |
2.0 |
3.4 |
5.3 |
10.0 |
|
节 顶 距δ |
0.254 |
0.381 |
0.480 |
0.686 |
1.397 |
|
